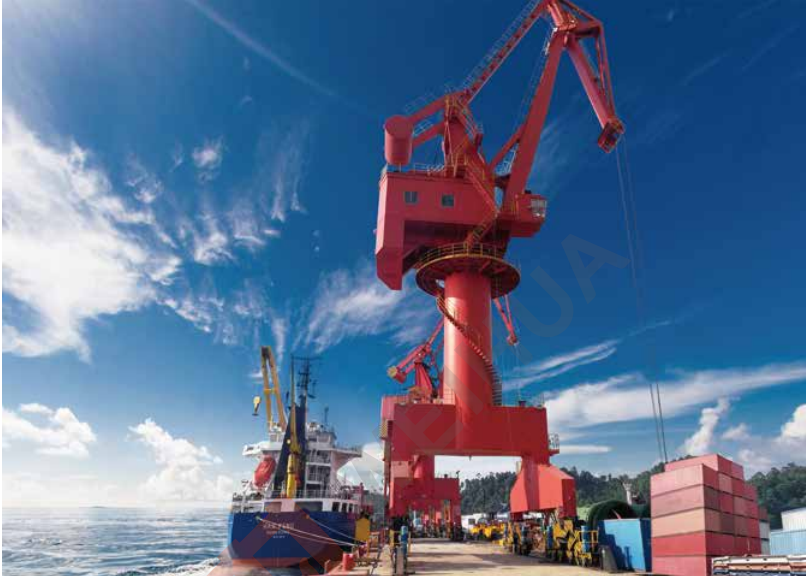

卫华四连杆门座起重机是一种采用四连杆组合臂架系统的大型起重设备。这种设计使其在吊着重物进行变幅(调整工作半径)时,货物能近乎水平移动,作业更平稳、高效且节能。它具备强大的通用性,通过更换吊钩、抓斗或集装箱吊具,可胜任散货、件杂货及集装箱的装卸作业。
结构组成
该起重机的主要结构可以概括为以下几个关键部分:
| 结构组成部分 | 功能与特点描述 |
|---|
| 四连杆组合臂架系统 | 核心结构,由象鼻梁、大拉杆、臂架和门架上的支撑结构精密铰接组成,是实现货物水平变幅的关键。 |
| 门架与行走机构 | 通常采用圆筒体门架结构,支撑上部全部重量并沿地面轨道行走,实现整机移动。 |
| 起升机构 | 负责货物的垂直升降,是起重机的核心动力机构之一。 |
| 变幅机构 | 驱动臂架仰俯,改变工作半径。四连杆系统确保变幅时吊钩轨迹近似水平。 |
| 回转机构 | 驱动起重机上半部分(包括臂架、司机室等)进行360度全回转,实现大范围覆盖作业。 |
| 司机室与电控系统 | 司机室通常配备智能化的状态监视控制屏,用于监控、故障诊断。全机采用PLC控制、交流变频调速系统。 |
特征优势
作业高效平稳
四连杆臂架系统保证了作业的平稳性和高效率。采用全变频调速,机构运行速度快,装卸效率高。
一机多用
可实现吊钩、抓斗、集装箱吊具的快速切换,适应多种物料装卸需求,应用范围广。
智能与安全
配备智能状态监控、故障诊断和远程监控功能。拥有多重安全防护,如防风报警、动态防撞、超限检测等。
节能环保
应用电能回馈等技术,比普通起重机更节能。
全球适应性
产品设计遵循DIN、FEM、IEC、GB等多国标准,能满足全球不同港口项目的需求。
应用领域
该起重机是现代化港口、码头和大型工业基地的关键设备。
- 核心应用领域:主要应用于海港与内河港口码头、大型物流堆场以及临港工业区(如电厂、钢厂),进行煤炭、矿石、砂石、件杂货等散货的系统化装卸与转运。
- 具体应用场景:例如,在江苏南通通州湾吕四港,它用于散货船的卸船和件杂货装卸;也出口至印尼的港口,服务于国际物流枢纽。
