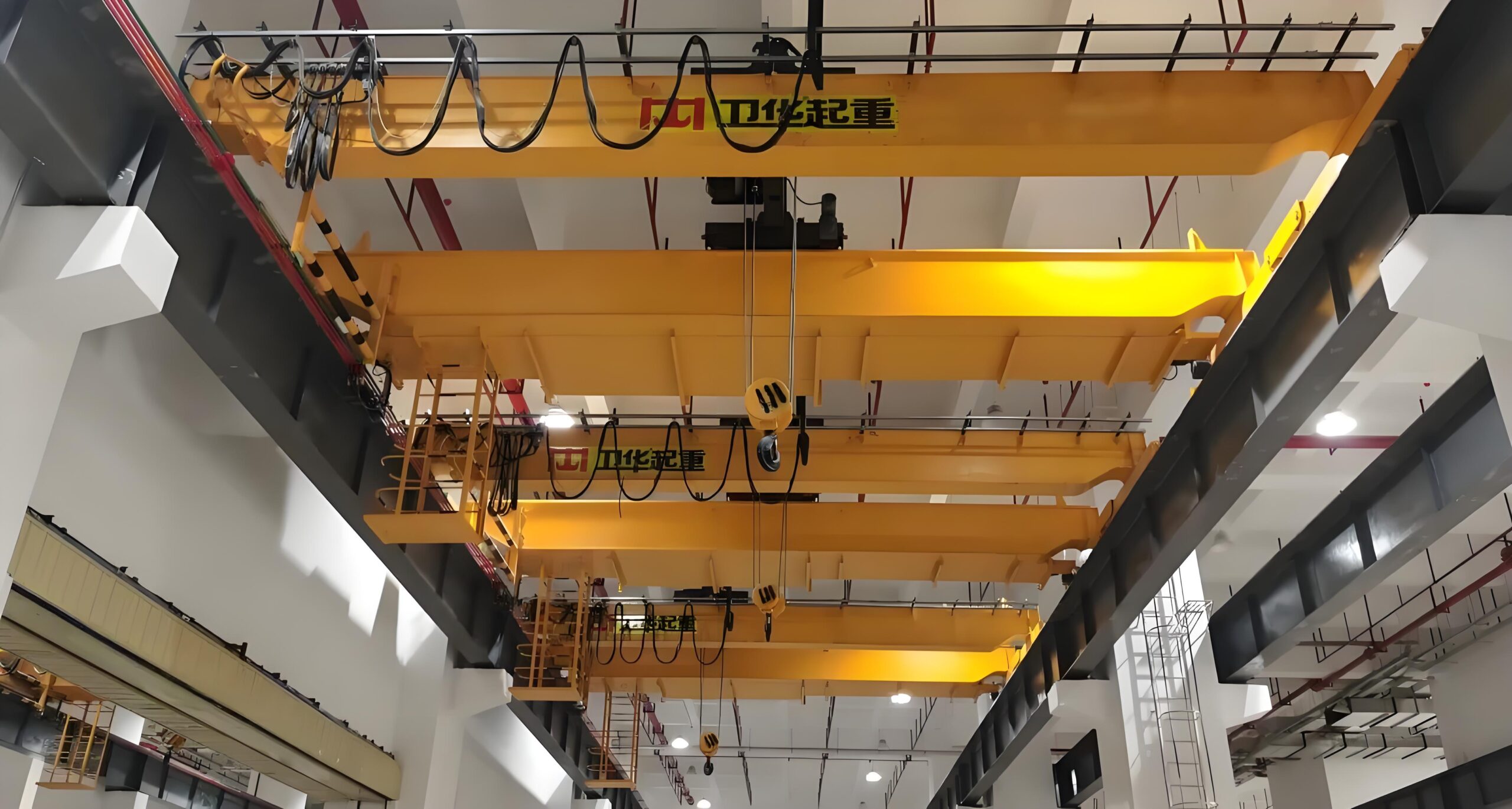

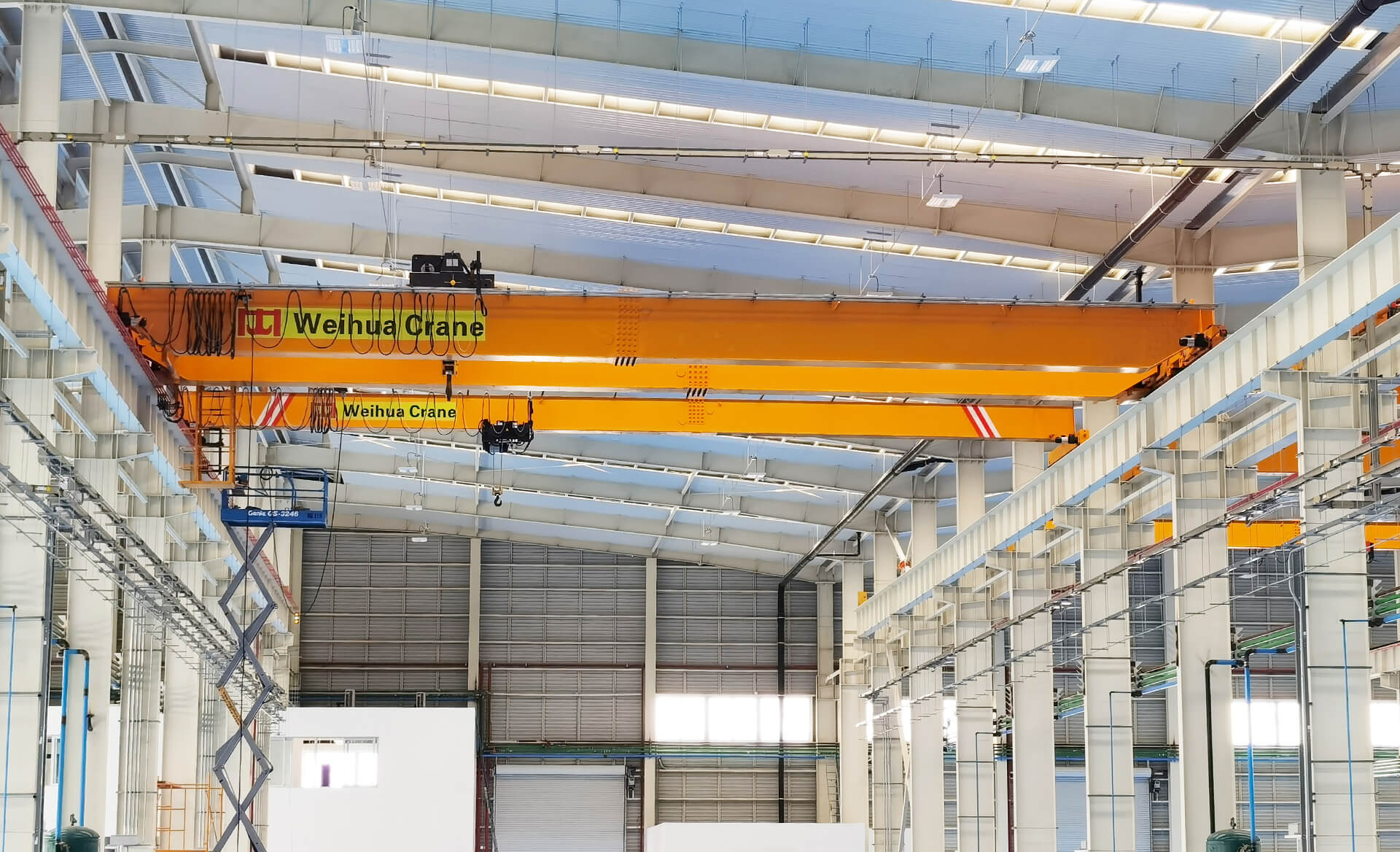

NLH型电动葫芦双梁起重机具有外型尺寸紧凑、建筑净空高度低、自重轻、轮压小等优点。适用于机械加工车间、冶金厂辅助车间、仓库、料场、电站等的转运、装配、检修和装卸作业;它也可以代替普通双梁桥式起重机,用于轻纺工业和食品工业的生产车间。其工作类型为轻级和中级,工作环境温为-25℃~40℃,禁止在易燃、易爆、腐蚀性介质环境中使用。
设有地面和操作室操作两种形式。操作室有开式、闭式两种。可根据实际情况分为左或右面安装两种形式。入门方向有侧面、端面、顶部三种,以满足用户在各种不同需要的情况下进行选择。
结构组成
NLH型电动葫芦双梁起重机的结构科学、稳定,主要由四大核心部分组成:
| 组成部分 | 核心构成与功能 |
|---|
| 1. 桥架 | 起重机的骨架,包括: – 主梁与端梁:采用优化的双梁箱型结构,通过高强度螺栓连接,确保整体强度和稳定性。 – 走台与护栏:为检查和维护提供安全通道。 – 导电架与挡线架:负责供电并防止电缆干涉。 |
| 2. 起重小车 | 承载并运行电动葫芦的移动单元。 – 车架:由型钢焊接而成,结构稳固。 – 运行机构:采用独立驱动,运行平稳。 – 起升机构:核心为ND型钢丝绳电动葫芦,作为主起升机构直接安装于小车上,额定起重量覆盖3.2至80吨。 |
| 3. 大车运行机构 | 驱动整台起重机沿厂房轨道纵向移动。采用三合一减速电机分别驱动,安装维护简便,同步性好。 |
| 4. 电气控制系统 | 起重机的“神经中枢”。 – 操作方式:提供地面按钮盒和司机室操作两种模式,灵活便捷。 – 安全控制:控制系统集成过载、失压、零位及各机构限位保护,确保运行安全。 |
优势特征
卫华LHB型防爆桥式起重机的优势主要体现在以下几个方面:
安全可靠
通过整机防爆设计,从根本上杜绝了因设备运行产生引燃源的风险,保障了在危险环境中的作业安全
技术成熟
卫华集团拥有庞大的研发团队和丰富的行业经验,其产品经过严格的质量管控。
高效适用
设备结构紧凑,能有效利用厂房空间。同时,卫华产品以高可靠性著称,其防爆起重机广泛适用于存在易燃、易爆或有害气体的环境。
符合标准
产品的设计与制造遵循国家相关防爆标准,确保了合规性。
规格参数
| 产品名称 | LH型电动葫芦桥式起重机 |
| 起重量 | 5-32t |
| 跨度 | 10.5m~31.5m,可定制 |
| 起升高度 | 6~15m,可定制 |
| 起升机构 | CD电动葫芦/MD电动葫芦 |
| 工作职责 | A3-A4 |
| 操作方式 | 地面操作、司机室操作 |
| 温度 | -20°C~40°C |
| 电源 | 三相交流电;50Hz;380v |
| 最大轮压 | 41-137KN |
| 运营生命周期 | >30年 |
应用领域
得益于其紧凑、灵活和高效的特点,卫华LH型电动葫芦桥式起重机在以下行业和领域有着广泛的应用:
- 机械制造与加工车间:用于部件的转运与装配作业。
- 冶金行业:主要用于冶金厂的辅助车间,进行物料的吊运。
- 仓储物流与料场:在仓库、料场等场所高效完成物料的装卸和搬运。
- 电力行业(电站):用于电站设备的检修和维护工作。
- 轻工与食品产业:可以代替普通双梁桥式起重机,用于轻纺工业和食品工业的生产车间
